O que acontece dentro da sua correia, agora você vê

Uma hora de correia parada custa mais que o sistema inteiro. A tecnologia DMC troca a inspeção reativa por monitoramento contínuo, com escaneamento 3D, raio-X e laser rodando 24 horas por dia.

Falar sobre o projeto Falar no WhatsApp

CH-01 · visual

Fotografia de um rasgo longitudinal na superfície de uma correia transportadora

CH-02 · TDIS 3D

Reconstrução em nuvem de pontos 3D do mesmo rasgo, gerada pelo sistema TDIS

Detectar antes de rasgar

A correia transportadora é ativo estratégico de qualquer mineradora, porto, siderúrgica ou cimenteira. Monitorada continuamente, a anomalia aparece ainda em estágio inicial, e a manutenção deixa de ser corretiva.

A Shop Engenharia é a representante oficial da DMC Technology no Brasil. Trazemos ao país os sistemas de inspeção de correias que já operam em minas, portos e siderúrgicas de vários países.

Cada leitura fica registrada com data e hora no histórico da planta. É informação para programar parada com antecedência.

2 mmLargura mínima

50 mmComprimento mínimo

>98%Reconhecimento

Equipe da DMC e pessoal da mina montando o conjunto sobre a correia.

Blog oficial da DMC Technology

Dois sistemas de rasgo 3D
entrando em mina no Brasil.

No dia 8 de setembro a equipe de instalação da DMC começou a montar dois sistemas de detecção de rasgo 3D em duas correias de uma mina a céu aberto no Brasil. O trabalho estava previsto para três dias.

No artigo, a DMC agradece o apoio da equipe da mina no acesso à área, na logística dos equipamentos e na organização da montagem.

Os dois sistemas vão permitir que a mina acompanhe o dano na correia em tempo real e reduza o risco de falha inesperada da esteira.
DMC Technology · tradução do artigo original

A Shop Engenharia é a representante oficial da DMC Technology no Brasil.

Ler o artigo no site da DMC

Abre o site do fabricante, em inglês.

Na sala de controle, o software do sistema na tela.

Cabeçote montado sob a correia, já na linha.

Instrumentação disponível no Brasil

Seis sistemas DMC,
com spec de fábrica.

Todos com suporte técnico local e implantação no Brasil inteiro. Os números abaixo são do catálogo do fabricante, com modelo e faixa de medição.

ZZS127 · 3D

Escaneamento 3D de rasgo longitudinal

Escaneamento a laser 3D contínuo da superfície da correia. Projeta um padrão de luz sobre a lona e calcula a coordenada de cada ponto, montando uma nuvem 3D em tempo real. Detecta rasgo longitudinal e dano superficial antes que se tornem falha catastrófica, e grava o histórico completo para rastreabilidade.

>98%Reconhecimento

2 mmRasgo mínimo (largura)

50 mmRasgo mínimo (comprimento)

≤ 9,6 m/sVelocidade de correia

Sem limiteLargura de correia

IP67Proteção

≤ 20 kmDistância de comunicação

80–250 VAlimentação

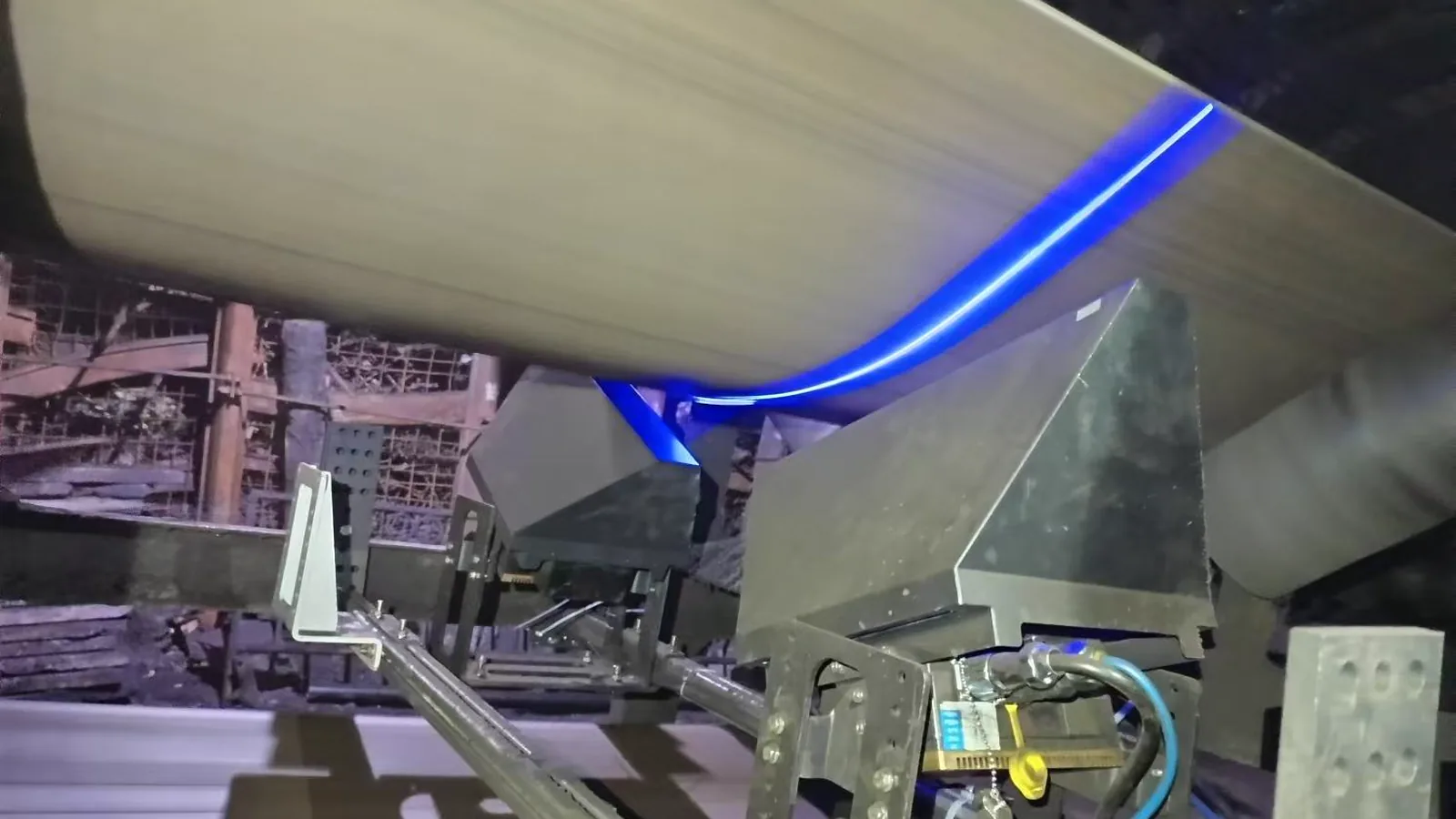

Cabeçote do sistema de escaneamento 3D instalado sob uma correia transportadora, com feixe de laser azul

KJ581-F · fixo

Raio-X fixo

Instalação permanente junto à esteira. Faz imagem por raio-X da estrutura interna da correia sem parar a operação, e o software identifica ruptura de cabo de aço, dano no núcleo de borracha, emenda fora de padrão, perfuração, ferrugem e defeito de fábrica.

1,6 × 1,6 mmResolução

1,6 mmRuptura mínima

3 mmDeslocamento mínimo

≤ 9,6 m/sVelocidade de correia

≤ 2,2 mLargura de correia

≤ 80 mmEspessura de correia

IP57Proteção

≤ 1 cmErro de posição (transversal)

Sistema de raio-X fixo DMC modelo KJ581-F

KJ581-M · móvel

Raio-X móvel

Mesma inspeção do modelo fixo num conjunto 50% menor e 33% mais leve, que a equipe leva a diferentes pontos da planta sem obra civil. Indicado para operações com várias linhas de transporte.

1,6 × 1,6 mmResolução

1,6 mmRuptura mínima

0–9,6 m/sVelocidade de correia

≤ 2,2 mLargura de correia

IP57Proteção

−15 a +40 °CTemperatura de operação

≤ 120 kmDistância de comunicação

50% menorEm relação ao fixo

Conjunto de raio-X móvel DMC com barra de detecção, caixas de controle e cabeamento

YSX-12 · portátil

Scanner de raio-X portátil

Operado por uma pessoa só, com a correia parada. Serve para conferir a qualidade de emenda vulcanizada e para confirmar em campo um dano que o sistema fixo ou o móvel apontou. Transmite a imagem por bluetooth para o celular.

≤ 30 mmEspessura penetrada

75 kVTensão do tubo

0,4 mACorrente do tubo

≥ 40 pl/cmResolução de imagem

Ø 75 mmDiâmetro do visor

8 kgPeso do detector

22 kgPeso com maleta

BluetoothTransmissão

Scanner de raio-X portátil DMC acondicionado em maleta de campo

KJ1766 · posição

Velocidade e posicionamento de correia

Acompanha velocidade e posição da correia em tempo real e conversa com o sistema de controle do transportador. Para a correia no ponto exato de manutenção usando etiquetas de radiofrequência passivas, instaladas sem cabo.

0–10 m/sFaixa de velocidade

≤ 1 mPrecisão de parada

60 cmAlcance da etiqueta

IP54Proteção

≤ 1 ACorrente de operação

Ethernet + WiFiComunicação

Terminal portátilOperação em campo

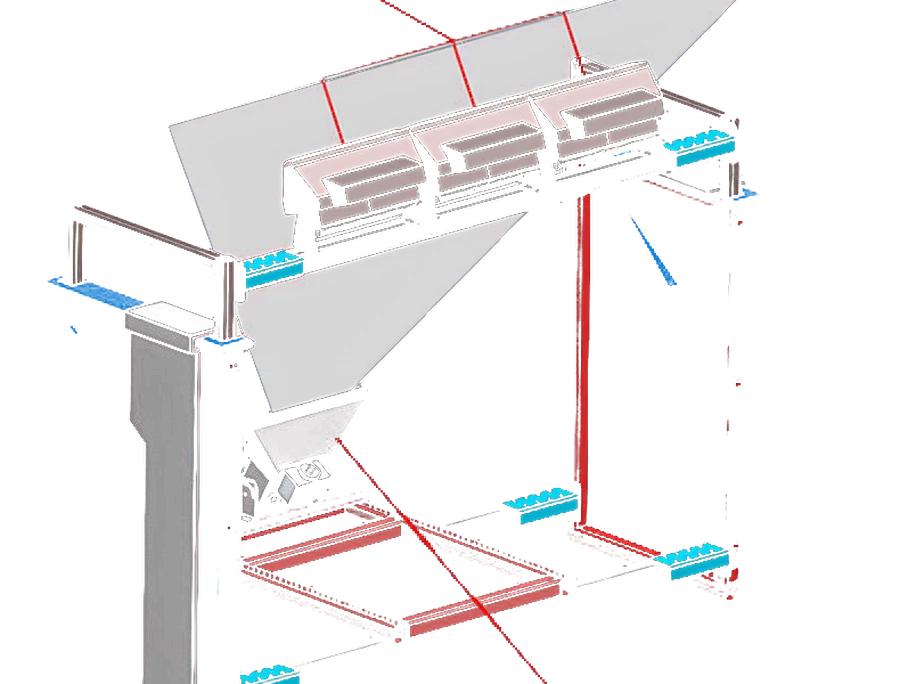

Vista em corte do pórtico de instrumentação DMC, com estrutura, iluminação e sensores

CAM-4K · visual

Escaneamento 4K

Inspeção visual em alta definição da superfície da correia em tempo real, para leitura rápida de desgaste, contaminação e dano visível. Montado em pórtico com iluminação LED dedicada, complementa a inspeção estrutural feita por raio-X.

4KImagem

Tempo realExibição

Pórtico LEDMontagem

Pórtico de escaneamento 4K da DMC Technology

Arquivo de vídeo · 02 registros

A tecnologia
em operação.

Onde o monitoramento
já roda.

Mineração

Correias de longa distância levando minério bruto e beneficiado, em ambiente abrasivo e regime contínuo.

Portos

Terminais portuários e movimentação de granéis sólidos, com janela de manutenção curta.

Siderurgia

Transporte contínuo de matéria-prima e coque, sob temperatura e carga que castigam a lona.

Cimenteiras

Agregados e clínquer em operação contínua, onde a correia parada para o forno junto.

Agroindústria

Grãos e fertilizantes em grande volume, com pico de safra que não abre espaço para corretiva.

O que muda
na sua planta.

Menos parada não programada

A detecção antecipada evita que um rasgo de dois milímetros pare a produção inteira.

Menos falso alarme

O processamento com IA reduz em até 90% os alarmes desnecessários, comparado à inspeção visual tradicional.

Mais segurança

A equipe se expõe menos a inspeção manual em área de risco da esteira.

Decisão por dado

Histórico digital completo de cada inspeção, para planejar manutenção com precisão.

Leve o monitoramento
para a sua linha.

Conte a largura da correia, a velocidade e o tipo de material transportado. A gente volta com o sistema certo, a proposta e o prazo de implantação.
